Кабель ТППэп — что это такое и где применяется

Разобраться в маркировке кабеля, где буквы и цифры смешаны в, казалось бы, случайном порядке, бывает непросто. Однако за каждым символом стоит четкая техническая характеристика. Возьмем, к примеру, аббревиатуру ТППэп. Каждая буква здесь имеет значение:

• Т — Телефонный. Это главное назначение: передача сигналов связи.
• П — Полиэтиленовая изоляция токопроводящих жил.
• П — Полиэтиленовая наружная оболочка.
• эп — Экран Пленочный. В современных моделях экран выполнен из алюмополимерной ленты.

С буквами разобрались. А что означают цифры? Маркировка типа 100×2×0,64 расшифровывается так: 100 — это количество рабочих пар, 2 — число жил в паре, 0,64 — диаметр одной жилы в миллиметрах.

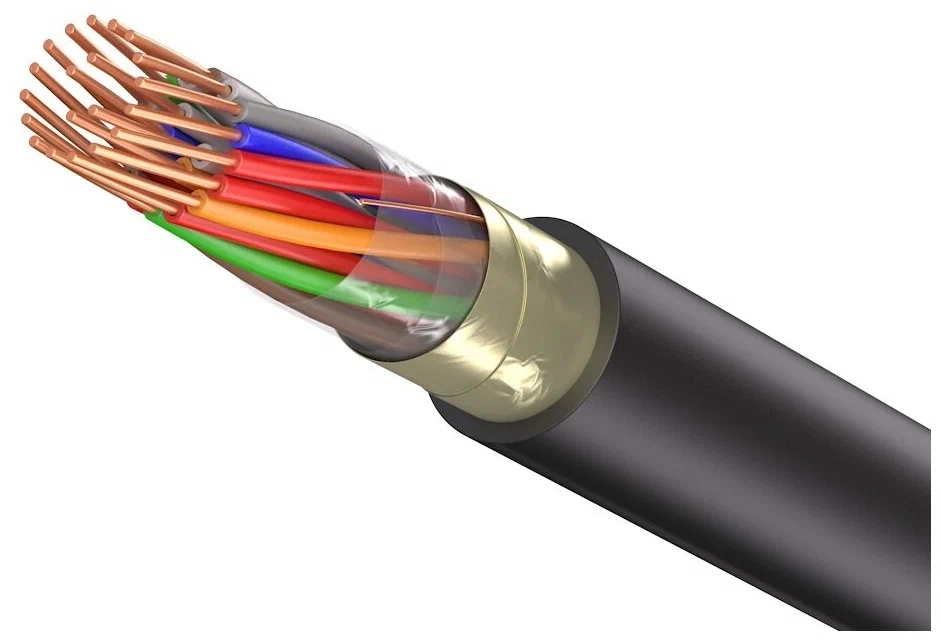

1. Токопроводящие жилы

Основа кабеля — медные однопроволочные жилы. Это мягкая медная проволока диаметром 0,32, 0,4, 0,5, 0,64 или 0,7 мм. Диаметр определяет такие параметры, как затухание сигнала и дальность передачи.

2. Изоляция и скрутка в пары

Каждая медная жила покрыта сплошным слоем полиэтилена (ПЭ). Это обеспечивает высокое сопротивление изоляции и защиту от влаги. Две жилы с изоляцией разного цвета скручиваются в пару с шагом не более 100 мм. Такая цветовая маркировка очень важна для монтажников.

3. Формирование сердечника

Пары объединяются в элементарные пучки по 5 или 10 пар. В свою очередь, из 5 или 10 таких пучков собираются главные 50- или 100-парные пучки, которые затем скручиваются в общий сердечник кабеля. По сути, это “матрешка”, где каждая пара аккуратно упакована и имеет свое место.

4. Экран и оболочка

Поверх сердечника накладывается поясная изоляция из полимерной ленты, а затем — экран из алюмополимерной ленты. Он защищает сигнал от внешних электромагнитных помех. Завершает конструкцию внешняя оболочка из полиэтилена (черного цвета), которая защищает кабель от влаги, ультрафиолета и других внешних воздействий.

Разновидности исполнения

Стандартная модель ТППэп хорошо подходит для большинства условий, но для особых сред существуют модификации с дополнительными опциями:

• ТППэпЗ — имеет гидрофобное (водоблокирующее) заполнение сердечника. Это надежная защита от влаги на случай повреждения оболочки.
• ТППэпБ — усилен броней из двух стальных лент. Предназначен для прямой прокладки в земле, где есть риск механических повреждений.
• ТППэпЗБ — комбинированная версия: и гидрофобное заполнение, и броня.
• ТППэп-НДГ — исполнение “не распространяющий горение, безгалогенный”, где оболочка выполнена из специального материала без выделяющих коррозионные газы галогенов. Применяется в местах со строгими требованиями пожарной безопасности.

Например, при прокладке под землей, где кабель может быть поврежден, применяются бронированные модели. А в местах с повышенной влажностью и риском затопления, таких как переходы через водные преграды, необходимы кабели с гидрофобным заполнением.

Области применения

Кабель ТППэп — основа городских телефонных сетей. Он используется там, где нужно проложить линии связи. Заказать кабель ТППэп вы можете на сайте https://www.rucabel.ru/catalog/tppep/ с доставкой по России.

• Телефония и интернет. Основное назначение — создание абонентских линий (проводка от АТС до домов и офисов). По нему передаются как аналоговый телефонный сигнал, так и цифровые данные (например, для подключения к интернету по технологиям xDSL).
• Структурированные кабельные системы (СКС). Внутри зданий и сооружений кабель прокладывается по стенам, в шахтах и лотках для создания телефонной и компьютерной сети предприятия.
• Промышленная автоматика. На производствах, в системах диспетчеризации и “умных” зданиях кабель используется для передачи сигналов от различных датчиков и контроллеров на пульты управления. Для таких целей часто выбирают версию -НДГ.
• Системы безопасности (СБ). Для подключения датчиков охранно-пожарной сигнализации (извещателей движения, дыма, открытия дверей), так как кабель содержит много жил.

Хотя кабель и называется “телефонным”, сфера его применения гораздо шире и охватывает любые слаботочные системы, где требуется надежная и долговечная связь на большие расстояния.

Технические характеристики и условия эксплуатации

Спрос на ТППэп объясняется его техническими параметрами, разработанными для работы в сложных условиях.

• Рабочие температуры. Эксплуатируется в диапазоне от -50 до +60°C. Это позволяет использовать его по всей территории России.
• Срок службы. Минимальный заявленный производителями срок службы — 20 лет.
• Электрические параметры. Волновое сопротивление пары составляет 120–150 Ом, частотный диапазон соответствует 2-й категории (Category 2).
• Радиус изгиба. При монтаже кабель нельзя перегибать — допустимый радиус изгиба составляет не менее 10 наружных диаметров.

Коротко о главном

Кабель ТППэп — это “рабочая лошадка” телекоммуникационных сетей. При выборе обращайте внимание на следующие моменты:

• Расшифровка маркировки покажет все ключевые свойства — от материала оболочки до типа экрана.
• Конструкция включает медные жилы, полиэтиленовую изоляцию, экран и полиэтиленовую оболочку.
• Существуют модификации для разных условий: бронированные (с буквой Б), с гидроизоляцией (З), негорючие (НДГ).
• Кабель применяется в телефонных сетях, СКС, промышленной автоматике и системах безопасности.
• Технические характеристики гарантируют надежную работу в широком диапазоне температур на долгие годы.
